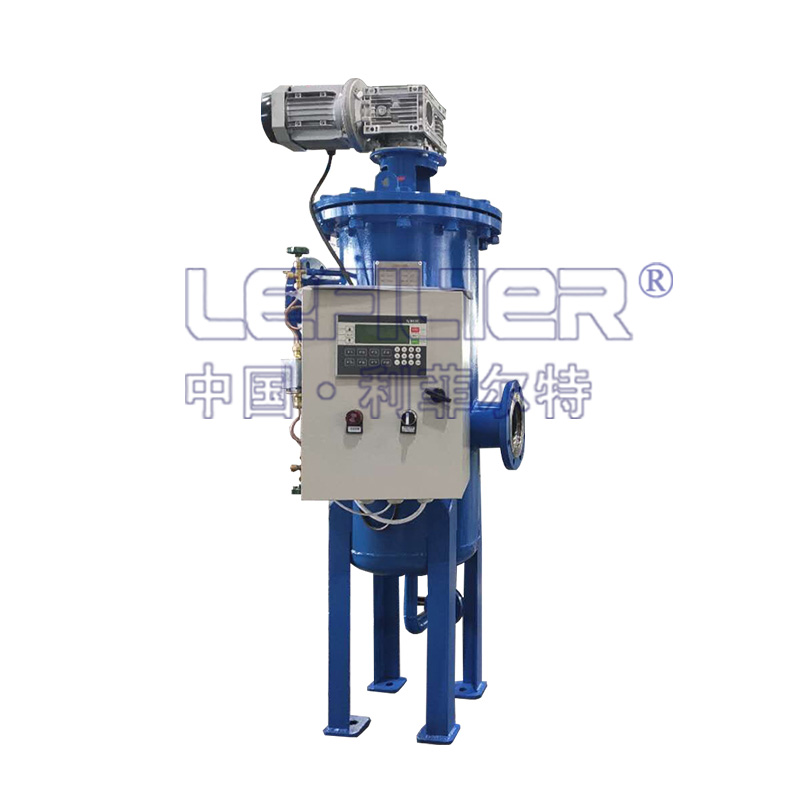

3500t/h多柱式自清洗過濾器的結構原理:
新鄉市利菲爾特濾器股份有限公司生產的多柱式自清洗過濾器結構如下:罐體內的橫隔板將其分為上下兩室,上部為清水區,下部為渾水區,兩者完全隔開,橫隔板上安裝有若干個不銹鋼過濾柱。待處理原水經入口進入渾水區,由下向上經橫隔板上的布水孔進入過濾柱的內腔。大于過濾柱縫隙的雜質被截留,清水穿過縫隙進入清水區。所有經過濾柱濾過的液體在清水區內匯合,最后從出口流出。當雜質在過濾柱內積累到一定厚度時,會使清水區與渾水區之前產生壓力差,這時可由差壓控制器自動控制反沖機構啟動,也可手動啟動反沖洗系統,將濾渣除去。
3500t/h多柱式自清洗過濾器的性能特點:
1、自清洗功能:本機利用自身過濾出的清水,自清洗過濾柱,不需要拆下過濾柱清洗,也不需要另外配置清洗系統。
2、連續供水功能:本機罐體內裝有若干個過濾柱同時工作,反沖洗時逐個清洗每一個過濾柱,其它過濾柱仍在繼續工作, 從而實現連續供水。
3、自動反沖洗功能:本機通過差壓控制器監測清水區與渾水區的壓力差,當壓力差達到設定值時,差壓控制器輸出信號,由電控箱控制反沖洗機構啟動和關閉,實現自動反沖洗。
4、高精度可靠過濾:本機過濾柱是用梯形截面的不銹鋼絲纏繞焊接在多棱骨架上制成,強度高、耐腐蝕。每相鄰兩根鋼絲之間形成精密的過濾縫隙和面向液體方向的V形區,收集大于縫隙的顆粒,形成一個過濾層,從而使過濾精度進一步提高。V形區還提供了適當?shù)尼尫沤嵌,便于在反沖洗時能將雜質順利排除。
5、過濾面積大:本機在罐體全空間內配有若干個過濾柱,充分利用了過濾空間,有效過濾面積一般為入口面積的3~5倍,反沖洗頻率低,阻力損失小,并且顯著縮小了過濾器的體積。
6、反沖洗機構可靠:本機罐體分為清水區和濁水腔,反沖洗吸盤和過濾柱分裝在兩個室內,兩室之間由隔板隔開,吸盤緊靠在光滑的隔板上,由于不與雜質接觸,使反沖洗機構可靠耐用。7、運行安全:本機設計有安全保護離合器,以保護本機在反沖洗工作中遇到超負荷阻力時,能及時切斷動力,保護機構免遭破壞。
